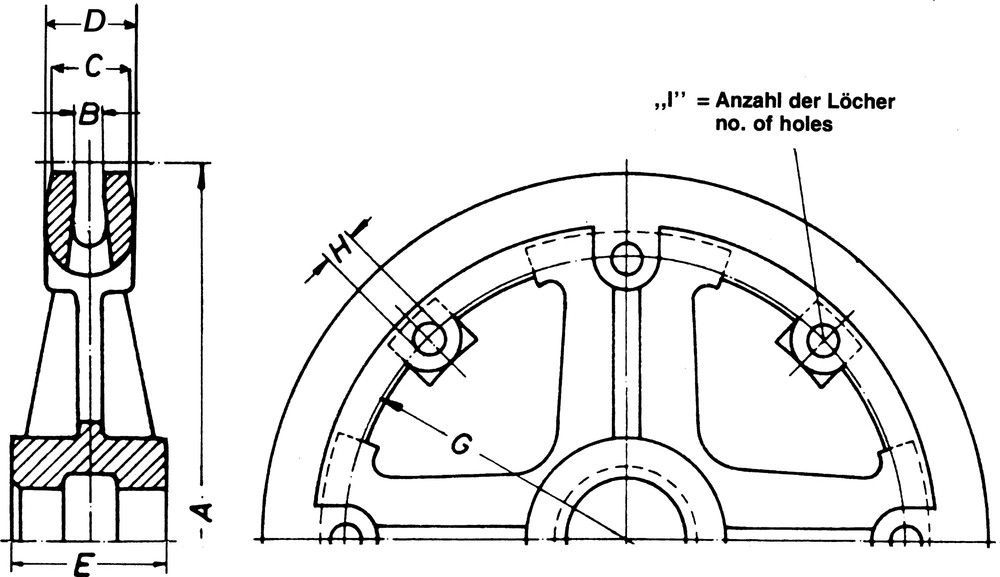

Einteilige-Kettenrollen aus Grauguß mit Ausfallschlitzen für Becher mit Rück- oder Seitenwandbefestigung. Für Verwendung von Kettenbügeln nach DIN 5699.

/onecol/cms/143/einteilige-kettenrolle-01.jpg

Teilkreis ø A	Kettendurchmesser ø	B	C	D	E	F	G	H	I	Stückgewicht ca.
400	13	18	50	70	80	420	–	–	–	–
400	16	22	60	90	100	420	–	–	–	–
500	13	19/17	56/55	56/90	100	525	367	18	4	38
500	16	22	56/60	56/90	100	525	367	18	4	37
630	16	22	62/60	66/110	160	660	480	18	8	75
630	20	24/20	62/80	66/130	160	660	480	18	8	75
710	20	28	80	84/130	160	750	530	18	8	125
710	23	30	80	84	160	–	530	18	8	120
800	23	30	90	90/140	160	840	600	18	8	150
800	26	34	110	140	160	840	–	–	–	–
900	26	34	100/110	110/170	190	960	680	18	8	220
900	30	40	100	110	190	–	680	18	8	215
1.000	30	40	114/120	120/180	200	1.050	760	18	8	300
1.250	30	40	120	190	220	1.285	–	–	–	–
1.250	36	46	124/135	130/190	220	1.285	980	22	10	420
1.400	36	46	134	140	240	–	1.120	22	12	580
1.500	36	46	134	140	240	–	1.180	22	12	700
1.600	36	46	134	140	260	–	1.300	22	12	850
1.600	39/42	46	140	140	260	–	1.300	22	12	850

Löcher werden nur bei Verwendung einer Bordscheibe gebohrt.
